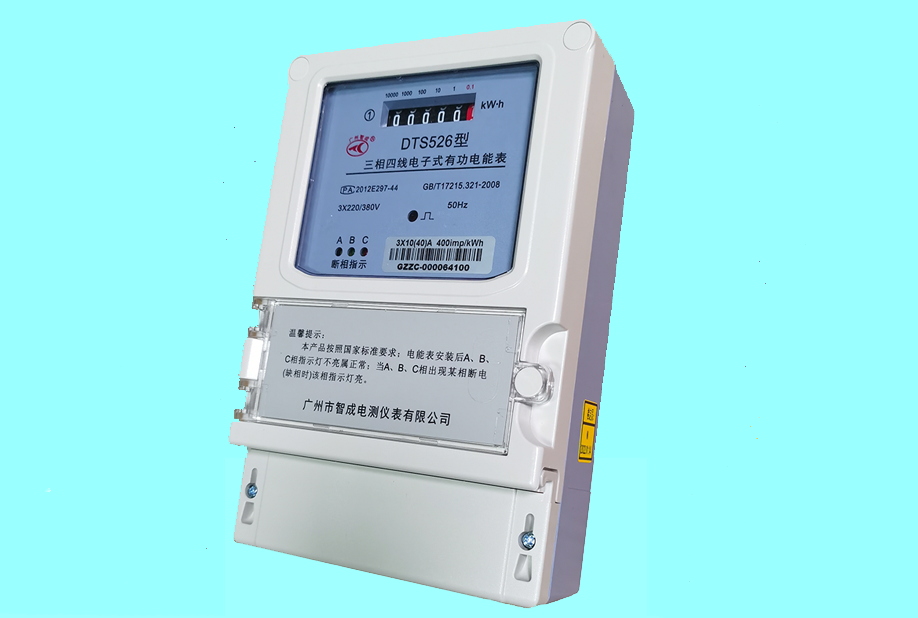

產品名稱：DTS 526型 三相四線電子式電能表
產品介紹:

1.概述

DT(S)S 526型三相電子式有功電能表，使用在供電部門、工廠、企業、商業、農業的動力、照明設備的有功電能計量，該表采用進口專用大規模集成電路，16位A/D轉換、數字乘法器、數字采樣處理技術及SMT工藝，根據工業用戶實際用電狀況所設計、制造的新型電能儀表。用于計量頻率為50Hz的交流三相有功電能,并電量采用液晶顯示，讀數直觀便于抄表,為三相電能測量提供先進、可靠的計量工具。殼體體積小,安裝方便.

該表采用的計量模塊能精確地測量三相正反雙向有功電能。計量準確、穩定、可靠、具有良好的抗電磁騷擾、低功耗、高準確度、防竊電、寬量程、長壽命等特點。

本產品各項性能指標符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》對電能表技術指標。

2.工作原理

本電能表采用三相供電方式，并在任一單相供電情況下都能正常工作。

電能表工作時，電壓、電流經取樣電路分別取樣后，送至大規模專用集成電路緩沖放大，再由16位A/D轉換器轉換成數字信號，經數字乘法器運算后，轉換成和電能大小成正比的脈沖，驅動計度器進行電能累加和驅動脈沖指示燈，并輸出脈沖，供計量。

3.規格型號及技術指標

3.2.規格型號

型號及名稱	有功準確度等級	額定電壓（V）	基本電流（A）
DSS526型三相三線電子式有功電能表	1.0級	3×100 3×380 3×440	3×1.5（6） 3×5（20） 3×10（40） 3×15（60） 3×20（80） 3×30（100）
DTS526型三相四線電子式有功電能表		3×57.7/100 3×220/380

3.主要電氣性能指標

3.1 基本誤差：見下表

帶平衡負載百分?jǐn)?shù)誤差限：

電流值		有功1.0級
直接接入式儀表	經互感器接入式儀表	功率因數COSΦ	誤差%
0.05Ib≤I＜0.1Ib	0.02Ib≤I＜0.05Ib	1	±1.5
0.1Ib≤I≤Imax	0.05Ib≤I≤Imax	1	±1.0
0.1Ib≤I＜0.2Ib	0.05Ib≤I＜0.1Ib	0.5L	±1.5
		0.8C	±1.5
0.2Ib≤I≤Imax	0.1Ib≤I≤Imax	0.5L	±1.0
		0.8C	±1.0

3.2 起動電流

經電流互感器接入：有功≤0.002Ib

直接接入：有功≤0.004Ib

3.3 潛動

當電壓線路施加115%額定電壓、電流回路斷開時，電能表輸出的脈沖不多于1個。

3.4 功耗

每相電壓回路功耗≤2W/10VA

每相電流回路功耗≤4VA

3.5 工作電源電壓

正常工作電壓：0.9Un～1.1Un

極限工作電壓：0.7Un～1.2Un

3.6 環境條件

環境溫度：-25℃～+55℃

相對濕度：25～95％

3.7 儀表安全性能

儀表指標符合GB/T17215-2008《1級2級靜止式交流有功電能表》規定的要求。

4.主要功能

4.1 電能計量功能

電能計量功能：有功電能計量。三相電源供電，一相或兩相斷電，計量準確度不受影響。

4.2 輸出接口

帶光耦隔離有功無源脈沖輸出接口。

4.3 缺相指示功能

用三個發光管來指示是否缺相，三個發光管分別代表A、B、C三相。本公司該型號產品，A、B、C三相指示燈在正常情況下是不亮的，當某一相出現缺相時，該相燈亮起，證明該相缺相。

5.電路原理

功率計量部分采用進口專用大規模集成電路，在電壓電流不平衡時，能計量有功電能。電路主要由A/D轉換、功率計算、電能累加、防潛動等部分組成。具有高可靠、高精度、低功耗的特點，有功電能采用計度器分別計量顯示。電能表采用三相供電方式，只要同時有兩相供電（四線表有一相電壓供電）就能正常工作，當任意一相斷電時，面板上缺相指示燈不亮。

6.儀表的安裝與接線

6.1 儀表在出廠前經檢驗合格并加鉛封。在安裝使用前，應檢查鉛封是否完好，鉛封完好即可安裝使用，對無鉛封或儲存時間過久的儀表，應請有關部門重新檢驗，合格后方可安裝使用。

6.2 電能表上部有掛鉤螺釘孔，用M4掛鉤螺釘固定，電能表下部有2個安裝孔用M4×10或M4×12普通螺釘固定在接線板上，建議安裝高度為1.8m左右。

6.3 儀表正確接線，通電后即可進入正常運行狀態，在使用中發現有異?，F(xiàn)象，用戶不能私自拆卸，應請有資格的專業人員進行處理。

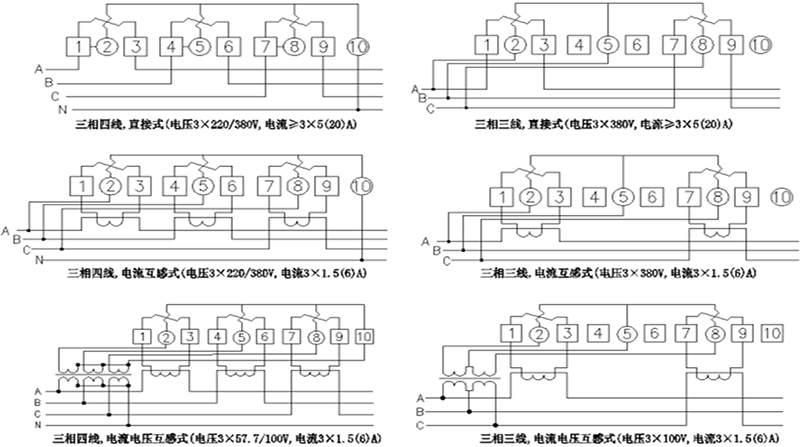

6.4 接線圖（具體見表端子接線圖）:

 6.5 電能表的安裝尺寸圖：(白翻殼)





6.6 測試接線端子圖(因殼子不一樣有所變化，具體見表端子接線圖)：

  白翻殼,新白翻殼

7.運輸與貯存

儀表必須在原包裝條件下進行運輸和儲存，運輸不應受到劇烈沖擊，并應根據JB/T 9329-1999《儀器儀表運輸、運輸貯運基本環境條件及試驗方法》規范運輸和儲存，并按包裝箱上的"向上"要求放置，存放高度不得超過五層。

    儲存環境－25℃～+70℃，相對濕度不超過85％，環境中不應有腐蝕性氣體，應防潮。

8.保修期限及售后服務

電能表自出廠之日起18個月內,在規定的時間內,在用戶遵守說明書規定要求,并在商品鉛封完整的條件下,若發現電能表不符合規定要求時,本公司予以免費修理或更換。
