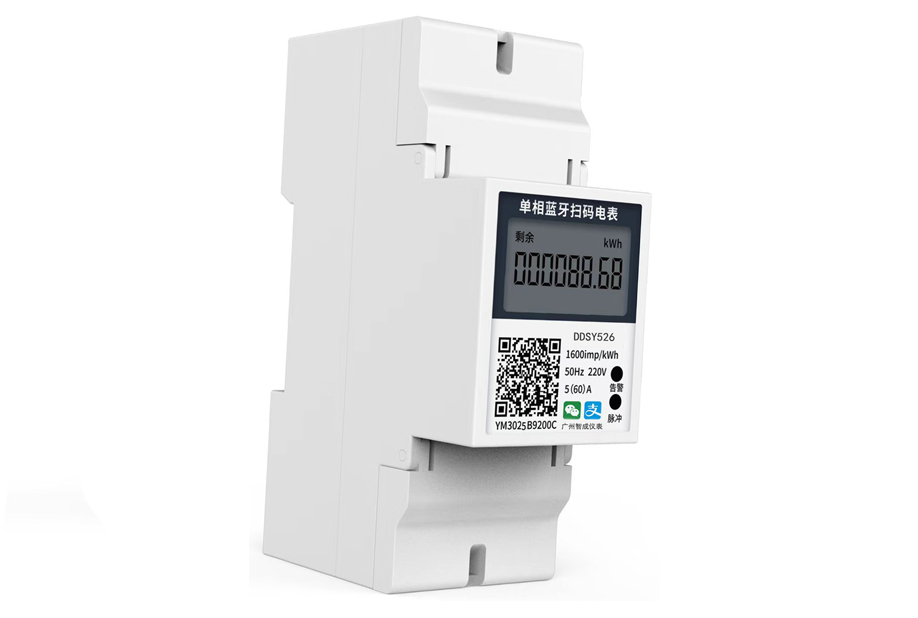

產品名稱：DDSY526型 （導軌式 2P 藍牙）
產品介紹:

一、產品概述

本產品采用先進的單片機處理系統進行數據的采集、處理和保存，在傳統IC預付費電表基礎上增加藍牙通信功能，通過藍牙通訊方式和手機連接，實現手機預繳電費功能。同時具有高精度、高可靠性、高過載、自身功耗低等特點，后臺系統界面設計簡潔美觀，流程操作便捷，用戶易上手使用，完美解決房東電費收繳困難，適用于公寓、物業、園區、校園等場景，主要功能如下：

1）在線收款：房東通過微信小程序，添加微信支付寶收款賬號，租客繳納電費后直接到達房東綁定的賬號；

2）在線繳費：租客通過掃描電表二維碼，實現在線繳費，支持微信支付寶雙平臺（藍牙通訊距離無障礙物條件下10米）；

3）自動拉合閘：當電表充值余額為“0”時，系統自動拉閘。房東也可以通過微信小程序，藍牙連接電表后遠程拉合閘。

（一）租客版

3.1.1. 使用微信或支付寶掃描電表上的二維碼，進入支付頁面；

3.1.2. 點擊充值，選擇充值金額，立即支付，支付頁面點擊“完成”提示，完成充值；

3.1.3. 可在“我的”個人中心中，查看歷史充值記錄；

    3.1.4. 可在“我的”個人中心中，查看歷史抄表記錄；

       （二）房東版

3.2.1. 使用微信或支付寶掃描電表上的二維碼，按提示注冊賬號登錄；

3.2.2. 掃碼添加電表，每個二維碼都是獨立的ID，填寫電表安裝的位置信息，以及相對應的單價（單價可修改）；

3.2.3. 根據流程提示填寫管理員（房東）的微信支付寶收款賬號，請注意“姓名”欄，需填寫身份證一模一樣的字；

3.2.4. 進入電表詳情頁，可查看用電量及剩余電量信息。在此界面可修改單價，強制拉合閘，管理員可通過該界面給電表充值，同時可通過微信分享電表，租客無需掃碼即可充值

3.2.5. 點擊詳情頁右上角“三個點”按鈕，有以下功能頁：

（1）抄表：抄取最新用電量、剩余電量；

（2) 抄表記錄：查看全部抄表記錄；

（3) 設備詳情：可重命名位置，可刪除電表設備；

（4) 二維碼：管理員可保存或打印二維碼，給用戶使用；

（5) 電量清零：租客退租后，可清零用電量和剩余電量

3.2.6. 進入收入界面，可查看繳費明細，可查看每只電表的充值記錄。

3.2.5. 進入“我的”界面，可修改賬戶密碼、收款信息、設置”起充“金額，更換管理員手機號。也可切換到租客版。
二、技術性能與參數

2.1.1規格參數



         2.1.2 電氣機械參數

正常工作電壓	0.9~1.1額定電壓
極限工作電壓	0.8~1.15額定電壓
電能表自身功耗	小于1W
繼電器壽命	10萬次以上
長寬高	102*36*71mm（根據外殼量下）

2.1.3 基本誤差

負載電流（A）	功率因數	基本誤差（%）
0.05Ib	1.0	±1.5
0.1Ib~Imax	1.0	±1.0
0.1Ib	0.5(L)	±1.5
	0.8(C)	±1.5
0.2Ib-Imax	0.5(L)	±1.0
	0.8(C)	±1.0

注：Ib為標定電流，Imax為額定最大電流

2.1.4 潛動

潛動：電表具有防潛動邏輯電路。電壓回路加1.15倍的參比電壓，電流線路中無電流時，儀表的測試輸出不應產生多于一個的脈沖。

2.1.5功耗：≤2W（10VA）。

2.1.7環境條件:標準工作溫度為：-25℃～70℃ , 極限工作溫度為：-40℃～80℃。

2.1.6啟動電流

在額定電壓、額定功率、功率因數為1.0的條件下，當負

載電流為0.4%Ib時，電能表可以正常工作。

   三.、軟件參數規格

功能	描述
總電量顯示	總電量與剩余電量交替顯示
剩余電量顯示	總電量與剩余電量交替顯示
斷電提醒	1.液晶屏提示拉閘 2.告警燈亮
藍牙參數	空曠范圍內情況下10m以內

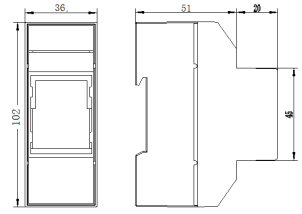

四、安裝尺寸

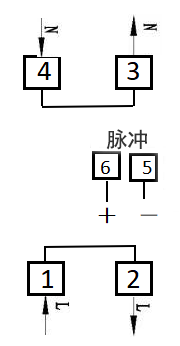

五、接線圖 （L火線， N零線）
