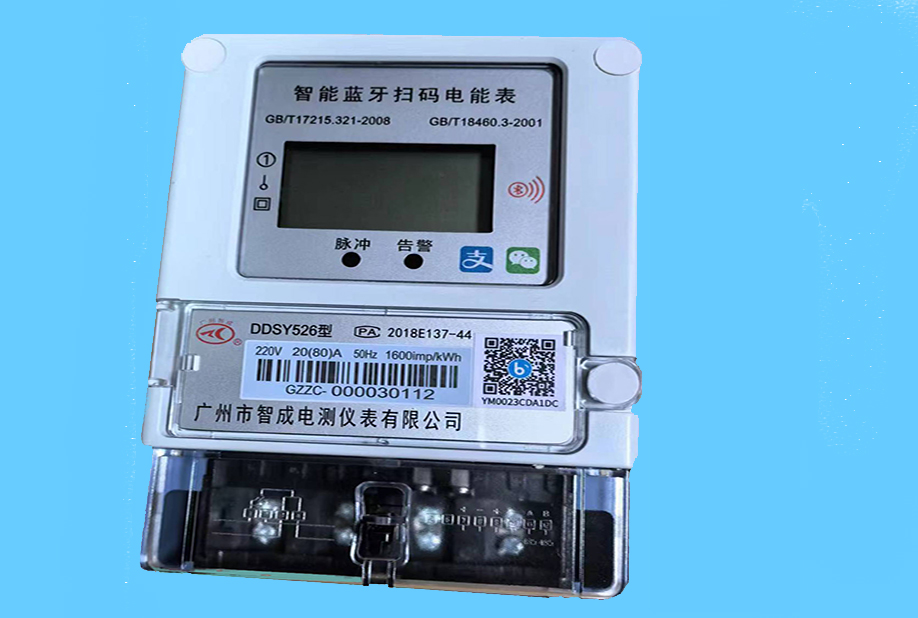

產品名稱：DDSY526型??單相（藍牙）預付費電能表
產品介紹:

1、概述

DDSY526型系列單相電子式預付費電能表,采用先進的超低功耗固態集成電路技術和SMT先進工藝，用于計量交流單相有功電能,廣泛用于計量居民住宅、機關、商店等的用電量。應用藍牙方式進行手機APP管理，先購電后用電,低電量告警用戶購電，零電量自動拉閘斷電。

其性能符合GB/T 17215.3 21-2008《交流電測量設備特殊要求第21部分：靜止式有功電能表(1級和2級)》和GB/T18460.3-2001《IC卡預付費售電系統第3部分：預付費電度表》標準中對單相電子式電能表的技術要求。

2、功能特點

2.1 電能計量準確穩定，整機出廠后無需調整，可延長檢定周期，大大減少電力部門測試和校驗電能表的工作量，可靠性較同類產品有明顯提高。

2.2 雙向計量功能，精確測量正、反雙向的電能，以總電能累計電量，具有防竊電功能。

2.3 采用光電隔離電能脈沖輸出信號，可進行誤差檢測，發光管指示用電。

2.4 儀表具有寬負荷、高準確度、高可靠性、高靈敏度、誤差曲線平直、體積小、重量輕、功耗低、過載能力強、安裝方便等優點。

2.5 儀表和手機APP管理系統配合使用，詳細操作說明,請查看軟件使用說明。



3、規格和主要參數

3.1 規格型號(備注：特殊規格，用戶需要可定做)

3.2基本誤差

3.3起動：在參比電壓、參比頻率及功率因數為1的條件下，當負載電流為0.4％Ib（1級表）、0.5％Ib（2級表）時，電能表應能起動并連續計量電能。

3.4潛動：當電壓線路為115％參比電壓，電流線路無電流時，電表輸出脈沖不應多于1個。

3.5功耗：≤2W和10VA。

3.6 工作電壓范圍:規定工作電壓：0.9～1.1參比電壓，極限工作電壓：0.0～1.15參比電壓。

3.7 溫度范圍:規定工作溫度：-25℃～+55℃，極限工作溫度：-40℃～+70℃。

3.8 濕度范圍：年平均相對濕度<75％。

3.9 安全性能：產品符合GB/T 17215.321-2008規定的關于安全指標的要求。

4、工作原理

儀表通過傳感器分別進行電流和電壓取樣，經A/D轉換、DSP乘法器、D/F變換、分頻、計數驅動器等電路處理，輸出脈沖指示，脈沖計量傳輸?shù)?/span>CPU處理運算控制。手機管理系統軟件通過藍牙方式傳輸電量等參數數據到電表內CPU，經CPU運算后，提供顯示，報警、切斷狀態信號等控制功能。

5、安裝和接線使用

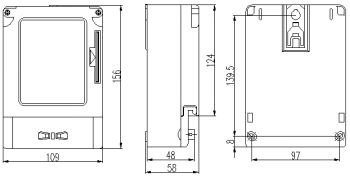

5.1外形及安裝尺寸圖:

白翻殼：

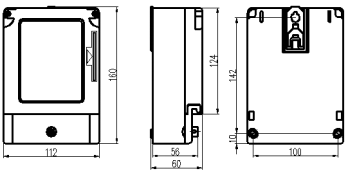

新白翻殼：

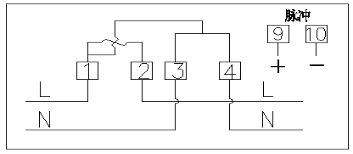

5.2接線圖:（L火線，N零線）



6、運輸與貯存

電    儀表運輸不應受到劇烈沖擊，應根據JB/T 9329-1999《儀器儀表運輸、運輸貯運基本環境條件及試驗方法》的規定運輸和儲存。

    保存儀表應在原包裝內，儲存環境-25℃～+70℃，相對濕度不超過75％，環境中不應有腐蝕性氣體，應防潮。

    儀表在倉庫里保存應放在臺架上，疊加高度不超過6箱，拆箱后單只包裝電能表疊放高度不超過10只。

7、售后服務

自產品出廠日期起十八個月內,在客戶正常的儲運、保養、使用，公司封印完整未拆動情況下，因產品的制造問題而不能正常使用時，本公司免費維修或更換，如因不可抗拒力或人為損壞的，可以報修，本公司只收取零配件費用，不額外收取其它費用。
