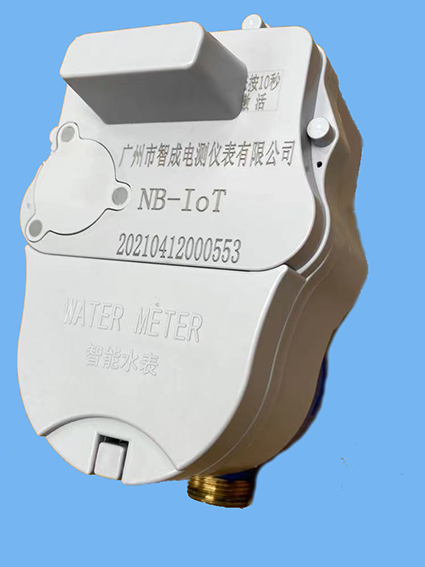

產品名稱：LXSK-15型 NB-LOT 無線遠程閥控冷水表
產品介紹:
本產品是一種旋翼、多流束、無線遠傳水表，用來計量流經自來水管道飲用冷水的體積總量。選用材料符合飲用水計量儀表材料衛生標準，各項性能指標達到GB/T778-2007（等同ISO4064 )、建設部CJ/T188-2004《戶用儀表數據傳輸技術條件》、CJ/T244-2012 《電子遠傳水表》等標準的技術要求?？捎糜谧≌推笫聵I(yè)用水的計量與收費工作是自來水公司和房產物業公司等自來水收費管理部門現代化管理的理想計量收費器具。
※ 內置流量卡：采用電信工業級SIM卡（貼片式），耐高低溫（-40度—+105度）。
※流量年限：8年NB流量卡
※遠程抄讀：周期性定時主動上報表計讀數。
※遠程閥控：可遠程關閥和開閥。
※預付費：支持預付費和預購量，欠費關閥。
※預警系統：電池欠壓，計量異常、預購量和預付費使用達到閾值等告警提示。
※內置天線：內置天線、信號穩定可靠，實現全覆蓋，無盲區。
※內置電池：內置電容量鋰電池，使用壽命超5年。
※配套管理系統：遠程抄表，遠程充值，遠程開關閥，數據統計，報表下載，水價設置，電池電壓狀態。
|
序號 |
項 目 |
單位 |
參 數 |
|
|
1 |
公稱口徑(DN) |
mm |
15 |
20 |
|
2 |
尺寸(L*H) |
mm |
165*155 |
195*155 |
|
3 |
最小流量Q1 |
L/h |
31.25 |
50 |
|
4 |
分界流量Q2 |
L/h |
50 |
80 |
|
5 |
常用流量Q3 |
m3/h |
2.5 |
4 |
|
6 |
過載流量Q4 |
m3/h |
3.125 |
5 |
|
7 |
Q3/Q1 |
|
80 |
|
|
8 |
最大壓力 |
MPa |
≦1.0 |
|
|
9 |
最大流量壓損 ΔP |
MPa |
≦0.1 |
|
|
10 |
使用溫度 |
℃ |
0～55 |
|
|
11 |
環境相對濕度 |
|
≦100% |
|
|
12 |
誤差 |
|
Q1～Q2±5%，Q2～Q4±2% |
|
|
13 |
最小讀數 |
m3 |
0.00001 |
|
|
14 |
最大讀數 |
m3 |
99999.99999 |
|
|
15 |
計量等級 |
|
B級 |
|
|
16 |
防護等級 |
|
IP68 |
|
|
17 |
工作電壓 |
V |
3.6 |
|
|
18 |
靜態工作電流 |
μA |
≦30 |
|
|
19 |
傳感器類型 |
|
3點霍爾傳感器 |
|
|
20 |
電子計量精度 |
m3 |
0.01 |
|
|
21 |
無線工作頻率 |
MHz |
470～510 |
|
|
22 |
接收靈敏度 |
dBm |
-127(1.2Kbps) |
|
|
23 |
無線調制方式 |
|
FSK |
|
|
24 |
通訊速率 |
bps |
≧1200 |
|
|
25 |
內置時鐘誤差 |
S/d |
≦1 |
|
|
26 |
發射功率 |
mW |
≦50 |
|
|
27 |
傳輸距離 |
m |
≧500(直線無障礙) |
|
|
28 |
使用壽命 |
年 |
≧12 |
|
注：最佳使用的流量。
Ⅱ)過載流量（qS）是水表在無損壞情況下短時間內可使用的最大流量，其值兩倍于常用流量。
Ⅲ)最小流量是在最大允許誤差范圍內的最低流量。
1、應根據管道的常用流量和水表的常用流量來選擇水表的口徑。
2、安裝位置要避免撞擊、曝曬、冰凍、污染、強磁場和水淹，以便拆裝、觀察。如遇冰凍，應將水表 拆下后放在室內自然融化，切忌火烤或用熱水澆。
3、水表應水平安裝，水流方向應與表殼箭頭所指示的方向一致,不得倒裝。為便于安裝及維修時拆裝 水表，可在水表后安裝伸縮器，以補償安裝時的長度誤差。
4、新裝管道務必把管內泥沙、麻絲等雜物沖洗干凈再安裝水表，以避免造成水表故障。
5、水表如安裝在鍋爐旁，應防止熱水及蒸汽直沖燙壞水表。
6、水表長期使用，管道內雜質、鐵銹等會堵塞濾水網或進入表內，使水表誤差增大或影響正常運轉，應定期清洗和檢定。同時該水表不可使用在熱水管道中。
7、水表與管道連接完畢后，應將連接螺母與水表用封印封好，防止不正當?shù)牟鹦丁?
|
公稱口 徑DN |
長度L (mm) |
高度H(mm) |
螺紋 D |
連螺紋長度 mm |
||
|
正常 |
翻蓋 |
amin |
bmin |
|||
|
15 |
165 |
155 |
185 |
G3/4B |
10 |
12 |
|
20 |
195 |
155 |
185 |
G18 |
12 |
14 |
