產品名稱：三相四線電子式導軌式 4P
產品介紹:

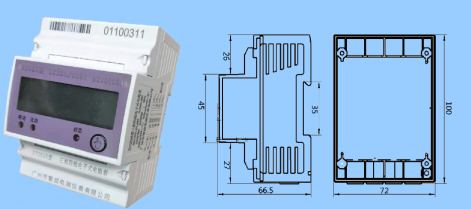

三相四線電子式（導軌式 4P）電能表           安裝尺寸

1.概述

DTS526型三相電子式電能表，使用在供電部門、工廠、企業、商業、農業的動力、照明設備的有功電能計量，該表采用進口專用大規模集成電路，16位A/D轉換、數字乘法器、數字采樣處理技術及SMT工藝，根據工業用戶實際用電狀況所設計、制造的新型電能儀表。用于計量頻率為50Hz的交流三相有功電能,并電量采用液晶顯示，讀數直觀便于抄表，為三相電能測量提供先進、可靠的計量工具。

該表采用的計量模塊能精確地測量三相正反雙向有功電能。計量準確、穩定、可靠、具有良好的抗電磁騷擾、低功耗、高準確度、防竊電、寬量程、長壽命等特點。

本產品各項性能指標符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》對電能表技術指標。

2.工作原理

本電能表采用三相供電方式，并在任一單相供電情況下都能正常工作。

電能表工作時，電壓、電流經取樣電路分別取樣后，送至大規模專用集成電路緩沖放大，再由16位A/D轉換器轉換成數字信號，經數字乘法器運算后，轉換成和電能大小成正比的脈沖，驅動計度器進行電能累加和驅動脈沖指示燈，并輸出脈沖，供計量。

3.規格型號及技術指標

3.1 規格型號

型  號	等級	參比電壓	標定電流
三相三線	1.0級	3×100V	3×1.5(6)A
		3×380V	3×1.5(6)A
DTS526型（導軌式）三相四線電子式電能表		3×57.7/100V	3×1.5(6)A
		3×220/380V	3×1.5(6)A
			3×5(20)A
			3×10(40)A 3×10(60)A 3×15(60)A
			3×20(80)A 3×30(100)A





3.2 基本誤差（平衡負載基本誤差極限）

注：(Ib為基本電流  In為額定電流  Imax為最大電流)

電  流  值		功率因數(COSφ)	誤差極限(%)
直接接入儀表	經互感器儀表		1級	2級
0.05Ib≤I＜0.1Ib	0.02In≤I＜0.05In	1.0	±1.5	±2.5
0.1Ib≤I＜Imax	0.05In≤I＜Imax	1.0	±1.0	±2.0
0.1Ib≤I＜0.2Ib	0.05In≤I＜0.1In	0.5(感性)	±1.5	±2.5
		0.8(容性)	±1.5	—
0.2Ib≤I≤Imax	0.1In≤I≤Imax	0.5(感性)	±1.0	±2.0
		0.8(容性)	±1.0	—



不平衡負載各電流點的百分數誤差極限為1級表±2.0，2級表±3.0。

3.3 起動

在參比電壓、參比頻率及功率因數為1.0的條件下，負載電流為0.004Ib(1級)、0.005Ib(2級)儀表應能起動，并連續計量電能。

3.4 潛動

電壓回路加1.15倍的參比電壓，電流線路中無電流時，儀表的測試輸出不應產生多于一個的脈沖。

3.5 工作電壓范圍

正常工作電壓：0.9Un～1.1Un，極限工作電壓：0.0Un～1.15Un

3.6 功耗

每相電壓線路功耗≤2W/10VA，每相電流線路功耗≤4.0VA

3.7 環境條件

正常工作溫度：-10℃～+45℃,工作極限溫度：-25℃～+55℃,存貯和運輸溫度：-25℃～+70℃

相對濕度：年平均≤75%

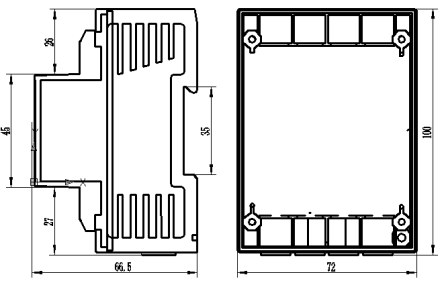

3.8 外形尺寸見尺寸圖：







4.主要功能

4.1 電能計量功能

計量有功總電能和無功總電能。三相電源供電，一相或兩相斷電，計量準確度不受影響。

4.2 脈沖輸出接口

帶光耦隔離有功無源脈沖輸出接口，脈沖寬度為80ms。

4.3 缺相指示功能

某相缺相時，相應相電壓符號閃爍指示。

4.4 儀表液晶顯示，輪顯電量、電壓、電流、有功功率等參數，電量顯示10秒，其它數據輪顯5秒。

5.安裝和接線

5.1 電能表在安裝使用前應檢查鉛封是否完好，如無鉛封或貯存時間1年以上，應請有關部門重新校驗，方可安裝使用，電表在使用中發現有異?，F(xiàn)象，用戶不能私自拆卸，應請有資格的專業人員處理。

5.2 儀表應安裝使用在室內，室外安裝時必須有專用的儀表箱保護，應由專業人員安裝，用戶不得隨意拆卸和打開鉛封。

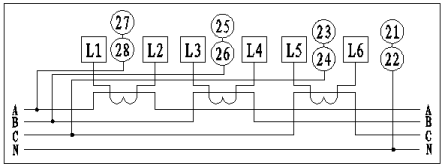

三相四線電壓直接式，電流互感式(電壓3×220/380V,電流=3×1.5(6)A):

三相四線電流電壓直接式(電壓3×220/380V,電流≥3×5(20)A):

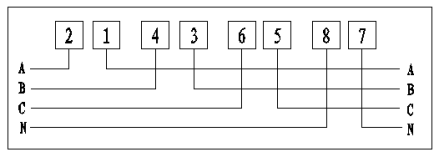

4.測試端子接線圖(具體見表端子接線圖
