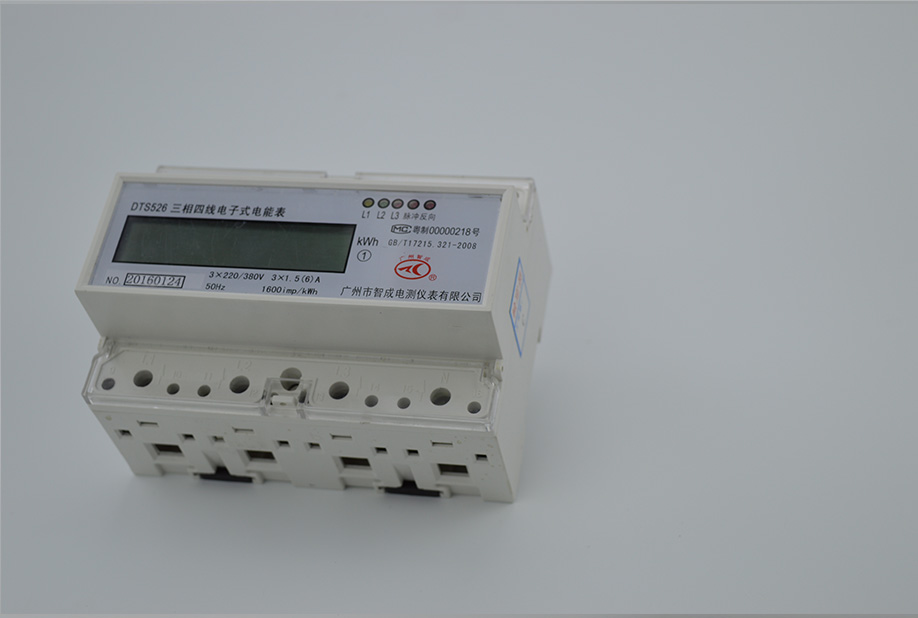

產品名稱：DTS 526型 三相四線電子式電能表 （導軌式）
產品介紹:

1.概述

DT(S)S 526型導軌安裝式三相電子式有功電能表，使用在供電部門、工廠、企業、商業、農業的動力、照明設備的有功電能計量，該表采用進口專用大規模集成電路，16位A/D轉換、數字乘法器、數字采樣處理技術及SMT工藝，根據工業用戶實際用電狀況所設計、制造的新型電能儀表。用于計量頻率為50Hz的交流三相有功電能,并電量采用液晶顯示，讀數直觀便于抄表,為三相電能測量提供先進、可靠的計量工具。殼體采用導軌式結構設計.體積小,安裝方便.采用國際通用的35mm導軌安裝接口。

該表采用的計量模塊能精確地測量三相正反雙向有功電能。計量準確、穩定、可靠、具有良好的抗電磁騷擾、低功耗、高準確度、防竊電、寬量程、長壽命等特點。

本產品各項性能指標符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》對電能表技術指標。

2.工作原理

本電能表采用三相供電方式，并在任一單相供電情況下都能正常工作。

電能表工作時，電壓、電流經取樣電路分別取樣后，送至大規模專用集成電路緩沖放大，再由16位A/D轉換器轉換成數字信號，經數字乘法器運算后，轉換成和電能大小成正比的脈沖，驅動計度器進行電能累加和驅動脈沖指示燈，并輸出脈沖，供計量。

3.規格型號及技術指標

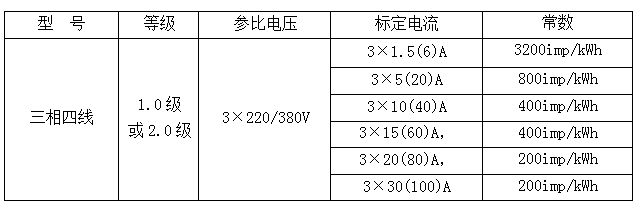

3.1 規格型號
